用途說明

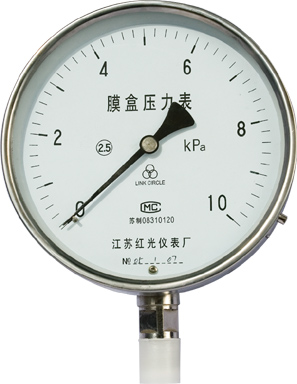

膜盒壓力表適用于測量對銅合金不起腐蝕作用,無爆炸危險的微壓和負壓。
廣泛應用于鍋爐通風和氣體管道等設備上,本儀表可以就地安裝并現場指示。
主要技術指標
工作位置、環境:儀表垂直安裝工作環境溫度-25℃～55℃、相對濕度不大于80％,并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響:使用溫度偏離20±5℃時,其溫度附加誤差不大于0.4％/l0℃。
結構原理
儀表由測量系統(包括接頭、波紋膜盒等)、傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
