概述
Level-Ease20000射頻導納料位儀是我廠與加拿大ARJAY工程公司合作生產的新一代智能連續料位(液位)測量儀表，產品采用ARJAY工程公司的“Level-Ease射頻檢測技術”核心模塊，具有與ARJAY工程公司原裝產品相同的性能與品質。
由于采用“Level-Ease射頻檢測技術”和現代微機處理技術，解決了傳統式物位計溫漂大、標定難、怕粘附的難題，廣泛適用各行業中液體、顆粒和塊狀物料倉料位的連續測量。本產品采用特殊抗沖擊、耐磨損探桿護套材料，特別適用于在高溫、高壓力、強腐蝕、強粘附、強沖擊、強磨損、粉塵大的環境下進行測量。
工作原理

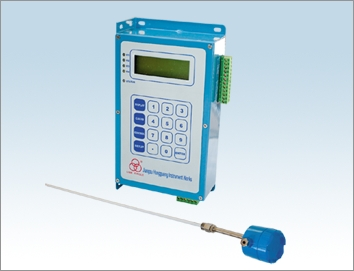

Level-Ease20000射頻導納料位儀由傳感器和控制儀表組成，如圖所示。傳感器可采用棒式、同軸或纜式探極安裝于倉頂。
傳感器中的脈沖卡可以把物位變化轉換為脈沖信號送給控制儀表，控制儀表經運算處理后轉換為工程量顯示出來，從而實現了物位的連續測量。由于采用了“Level-Ease射頻導納檢測技術”，提高了可靠性并使安裝調試變得非常簡便。
產品特點
標定簡單: 可利用二點倉高一次性自動完成標定。
適應性強: 采用的特殊抗沖擊、耐磨損探桿護套材料可在高溫、高壓力、強腐蝕、強粘附、強沖擊、強磨損、粉塵大的環境下可靠工作。
無需維護: 由于傳感器結構簡單，無可動部件，所以一經投運后就無需維護。
應用廣泛: 液態、固態、界面混和物、物料均可使用。
液晶顯示: 采用液晶顯示，顯示內容豐富、全面。
無漂移: 不會因?yàn)榻橘|(zhì)的溫度或密度變化產生漂移。
可靠壽命: 獨特的技術保證了儀表使用壽命長達15年。
技術參數
適用對象: 高溫、高壓、易燃易爆、有毒、腐蝕等工況下，對液體、漿料、粉末、顆粒、塊狀物等物料
進行連續物位測量
兩相液體界面測量:如油水界面等
輸出: 4～20mADC變送輸出，對應量程可調，極性可變
SPDT繼電器(最多四路)，常開、常閉觸點(AC220V2A)?？稍O(shè)定為高-高、高、低、低-低報 警:也設定為區域控制，實現“泵送”、“排液”、“加液”或“泵排”功能
儀表可通過該接口聯網，或按Modbus或Hert協議，提供RS-485通訊接口
電源: 220VAC/50Hz±10％或24VDC
負載特性: 負載電阻最大600Ω
阻尼: 時間常數在0～20秒之間可調，調整步長1秒
啟動時間: 啟動時間2秒，不需預熱
精度: ±0.2％，分辨率達0.002％(對導納值)
穩定性: 優于0.2FS/年
工作壓力: A級:40MPa，B級:25MPa，C級:10MPa，D級:4MPa，E級:1MPa，F(xiàn)級:常壓
溫度范圍: 控制器的環境溫度:-30～60℃
傳感器電氣盒工作溫度:-30～70℃
傳感器探桿工作溫度:-150～240℃
濕度范圍: 相對濕度:0～90％
傳輸距離: 傳感器和控制儀表的信號傳輸最大距離可達1000米
結構材料: 探桿:Teflon、剛玉等
連接螺紋:316SST不銹鋼、1Cr18Ni9Ti不銹鋼等
探頭電氣盒:低銅鋁合金
控制器外殼:鍍鋅鋼板烤漆
探桿種類: 棒式、同軸式、纜式、重型纜式等
流程連接: 3/4NPT、1NPT錐管螺紋;36×2公制螺紋;法蘭等
電氣連接: M20×1.5螺紋孔
